Membuat Jam digital dari 192 LED yang disusun Matrix untuk membuat jam digital

Membuat jam digital dengan menggunakan LED.

Disini saya menggunakan sebanyak 192 LED yang terbagi dalam 8 baris LED dan 24 kolom LED.

LED disusun secara marix sedemikian rupa. disini yang capek adalah mengebor dan memasang 192 LED nya.. jujur Cuapekkk dan pegel :)

sebelumnya skemanya ini :

project aslinya :http://mdoga.ru/Designs/Matrix%20clock%20mega16/Matrix%20clock%20mega16.htm

langsung saja saya design PCB nya sebagai berikut :

Proses Perakita sebagai berikut :

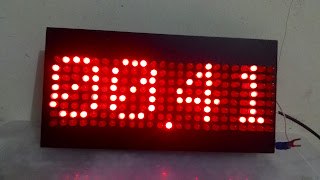

Hasil jadinya seperti ini :

UNDUH FILE DESIGN PCB WIZARD : KLIK DISINI
Unduh FULL PROJECT nya KLIK DISINI

VIDEO UJI COBA

Membuat jam digital dengan DOT MATRIX
