Membuat Lampu Motor dengan Sensor Cahaya.

Membuat lampu motor dengan sensor cahaya. Selamat datang para juragan elektro kali ini saya akan berbagi tentang pengalaman saya yang cukup mudah untuk di aplikasikan yakni membuat lampu motor tanpa saklar bagi kalian yang awam mungkin trlihat sulit namun ikuti langkah-langkah di bawah nantinya bisa juga.

Untuk membuat lampu motor dengan sensor cahaya tak perlu biaya mahal dan bahannya pun mudah di cari di toko elektronik terdekat. Sensor cahaya yang saya gunakan di sini yakni LDR ( Light Dependent Resistor ) dengan kapasitas 5-500k agar lebih peka. Cara kerja LDR ( Light Dependent Resistor ) dapat berubah nilai resistan/hambatan tergantung cahaya yang di terima.

Ada berbagai tipe LDR ( Light Dependent Resistor ) berdasarkan fungsinya ada yang di gunakan untuk cahaya terang dan ada juga yang di gunakan saat gelap itu tergantuk spesifikasi LDR ( Light Dependent Resistor ) nanti dari rangkaian di bawah kalian dapat merubah nilai LDR ( Light Dependent Resistor ) agar sesuai seperti yang anda inginkan mau siang atau malam.

Bahan untuk membuat lampu motor sensor cahaya:

• LDR ( Light Dependent Resistor ) 5-500k
• 2 buah transistor tipe NPN
• Trimpot 100 K
• Resistor ukuran 1k, 1,5k, 10k
• Dioda 1A ( IN4001 )
• Relay 12Volt 5 pin

Setelah kalian mendapatkan bahan di atas kalian bisa langsung membuat PCB kecil untuk menpatkan bahan-bahan di atas berdasarkan rangkaian di bawah ini.

Rangkaian lampu motor sensor cahaya:

Yang perlu di perhatikan saat merangkai yakni RELAY karena setiap pabrikan terkadang berbeda jangan sampai terbalik lebih baik di cek dahulu menggunakan multi tester selain itu yang perlu di perhatikan secara seksama antara pin untuk coil catudaya maupun pin NO (Normaly Open) dan NC (Normaly Close).

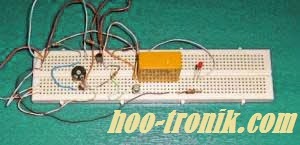

Perlu di perhatikan juga saat mensolder pada PCB pastikan tidak ada yang sort circuit agar mennjaga komponent tetap aman. Jika sudah selesai maka rangkaiannya akan seperti gambar di bawah ini:

Mungkin PCB yang saya gunakan terlalu besar untuk kalian bisa merubahnya sendiri gambar di atas hanya sebagaiu contoh saja untuk mencoba rangkaian kalian bisa menggunakan lampu LED kecil ukuran 12v terlebih dahulu jika sudah benar dan menyala bisa langsung di rangkai di motor kalian.

Rangkaian saklar lampu motor menggunakan sensor cahaya di atas bisa di gunakan di semua lampu motor kalian asalkan lampu yang di gunakan ukurannya 12v atau jika kalian ingin memodifnya agar lebih besar kempuannya bisa juga.

reff : http://www.hoo-tronik.com/2015/05/lampu-motor-sensor-cahaya.html
