Merubah Power Suply Komputer menjadi Adaptor multifungsi

Dalam sebuah project elektronika, sebuah power suply atau adaptor pasti sangat dibutuhkan. Di pasaran banyak dijual adaptor multi-selektor yang harganya bervariasi tergantung ampere yang digunakan.Tetapi kalau kebetulan kita memiliki power suply bekas komputer yang tak terpakai, apa salahnya jika merubahnya menjadi adaptor multi fungsi yang hemat biaya. Yu, kita simak bagaimana membuat adaptor sederhana dari power suply bekas komputer.

 Bahan yang digunakan

• 1 unit Power Suply Bekas ( Watt bebas )
• 5 buah binding post (soket yang biasa untuk outpout ampli)
• Potongan kabel yang diambil bag dalamnya (isolator)
• 1 buah switch  / saklar on-off
• 1 buah LED
• 1 buah resistor 330 ohm
• 1 buah resistor 1o watt / 10 ohm

Cara membuat seperti dikutip dari wikihow :

Spesifikasi komponen dari Power Suply PC / PSA

Membuat lubang dengan menggunakan paku lalu diperbesar sesuai ukuran dengan menggunakan mesin bor.

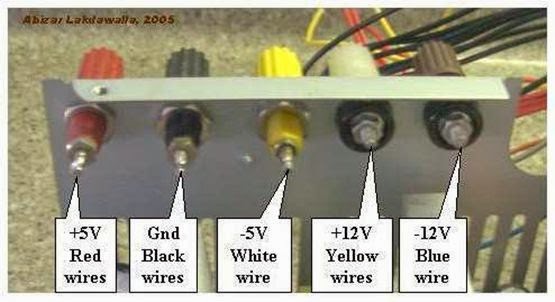

Memasang soket binding post ke masing-masing lubang, lalu mulai menghubungkannya dengan kabel dengan warna yang sesuai.

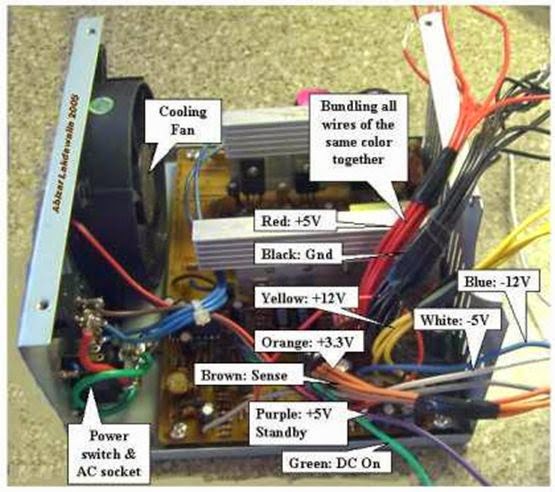

Menghubungkan kabel pada binding post dan memasang lampu LED sebagai penanda on/off. Lalu menghubungkan resistor 10W/10ohm pada kabel warna hitam dan merah, begitu juga dengan menyolder  kabel warna orange dengan warna coklat / brown.

Hasil akhir dan tegangan yang bisa didapatkan


Output keluaran dari Power Suply / Adaptor ini bisa bervariasi mulai dari 5 V hingga 24 V tergantung kegunaan dan konektor yang digunakan.

Smoga bermanfaat.....

reff : http://www.hoo-tronik.com/2014/07/merubah-power-suply-komputer-menjadi.html
