Sistem Kelistrikan (Wiring Harness) Pada Motor Part-2

Pada part-1 kita telah membahas jalur kelistrikan untuk bel dan lampu stopan, kini saatnya untuk membahas jalur kelistrikan untuk lampu sein dan starter untuk semua jenis motor, diantaranya :

• Lampu sein 2 bulb pada speedometer.
• lampu sein 1 bulb pada speedometer (biasanya digunakan pada motor matic).
• kelistrikan starter generic (biasanya digunakan pada motor bebek).
• kelistrikan starter untuk matic non sss (side stand switch).
• kelistrikan starter untuk matic dg sss (side stand switch).
• kelistrikan starter untuk motor sport.

Untuk skema rangkaiannya silahkan lihat gambar dibawah ini :


- skema kelistrikan lampu sein 2 bulb pada speedometer

- skema kelistrikan lampu sein 1 bulb pada speedometer (biasanya digunakan pada motor matik:

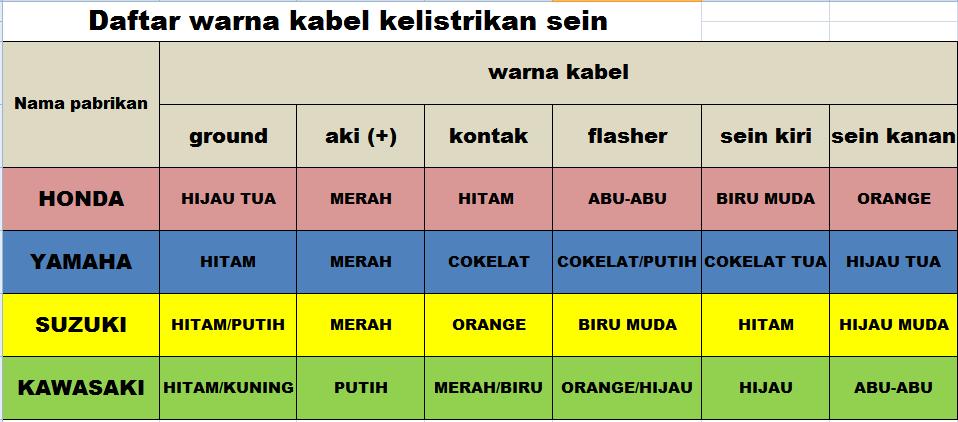

Untuk daftar wana-warna kabel tiap-tiap pabrikan motor bisa lihat tabel dibawah ini :

- skema kelistrikan sistem elektrik starter untuk bebek (generic)

- skema kelistrikan sistem elektrik starter untuk matik non side stand switch

- skema kelistrikan sistem elektrik starter untuk matik dengan side stand switch

- skema kelistrikan sistem elektrik starter untuk motor sport

Untuk daftar wana-warna kabel tiap-tiap pabrikan motor bisa lihat tabel dibawah ini :

Smoga bermanfaat....

Video yang berkaitan dengan Sistem Kelistrikan (Wiring Harness) Pada Motor Part-2
