Cara Mengisi Bootloader pada IC atmega 328, menggunakan software Arduino IDE

Alfanet Fx 04:04 No comments

Cara Mengisi Bootloader Arduino uno R3 dengan IC Atmega 328

Menggunakan USBasp V2.0

Dengan software Arduino IDE 1.6.5

IC mikrokontroller yang digunakan dalam arduino, misal Atmega 328, jika baru beli belum di bootloader, maka tidak bisa langsung digunakan untuk dipasang di Arduino Uno R3 Board.
Jika anda sudah memiliki usbasp V2.0, maka anda dapat memasukkan bootloader dengan sangat mudah.

Yang perlu anda siapkan adalah sebuah rangkaian sysmin, Atmega 328. Jika anda tidak mau kesulitan dapat mencontoh PCB dibawah ini, sysmin buatan saya yang cocok USBasp diatas.

Rangkaian dibawah ini memang sengaja untuk latihan mikrokontroller, sehingga saya lengkapi dengan tombol dan led.

Jika anda hanya ingin membuat sebagai alat untuk memasukkan program saja/bootloader saja, maka Led, resistor dan Push button tidak perlu dipasang.

CARA MEMASUKKAN BOOTLOADER ARDUINO

KEDALAM MIKROKONTROLLER ATMEGA 328

Pasang Usbasp Pada komputer anda, pastikan driver USBasp sudah terdeteksi di device managerkomputer anda.

Pastikan anda memiliki Software Arduino IDE 1.6.5 ..klo belum unduh disini

Jika Firmware USBasp anda sudah usang, anda akan di beri warning tulisan seperti digambar, abaikan saja tulisan itu !!

Proses Mengisi Bootloader Arduino Telah selesai !!, IC siap untuk digunakan pada Board Arduino, atau bisa juga Board bikinan sendiri.

Contoh Project saya :

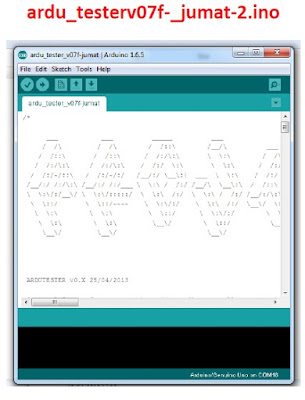

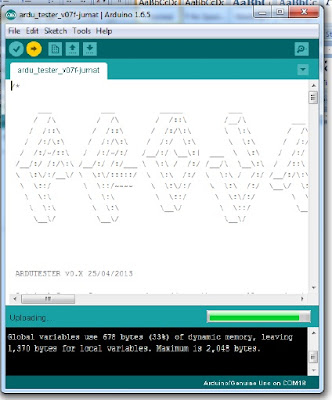

Cara memasukkan Sketch Ardu Tester V0.7f

Keadalam IC Atmega 328, tanpa board arduino

Dengan Usbasp V2.0

Baca Posting saya disini cara membuat Arduino Tester/esr tester

Pasang Usbasp pada laptop, pastikan sudah terinstal driver (baca tulisan diatas jika belum jelas !!, pastikan IC Atmega sudah di BOOTLOADER (baca tulisan diatas jika belum)
