ESR meter adalah alat tester untuk mengetest komponen elektronika, terutama jenis TTL. misalnya untuk mengecek kondisi dan nama pin dari : Transistor. FET, SCR, Dioda, LED, TRIAC, DIAC, Resistor, elso, capasitor. dll.

Dengan ESR tester ini kita tidak perlu lagi mengukur dengan AVO meter jika ingin mengetahu pin BCE suatu transistor, atau pin KAG suatu SCR. Cukup pasang komponen yang akan di test pada probe tester, maka posisi kaki akan ditampilkan di layar LCD. Untuk skema dan komponen sangat mudah di dapatkan, dan sedikit sekali komponen yang dipasang.

Komponen yang dibutuhkan :

Arduino UNO R3
LCD Display 16 x 2
Papan Project board (kalau mau bikin langsung bisa solder di PCB)
Resistor 680 ohm
Resistor 470K
Resistor 1 K
R 100 K
Trimpot 100K
Push Button
Kabel jumper secukupnya
Software Arduino IDE jika belum punya silahkan unduh disini

Langkah Pertama Siapkan Arduino anda dan rangkai sesuai dengan skema dibawah ini :

unduh Project dan Sketch lengkap dengan KLIK disini

Kemudian bukalah software Arduino IDE anda, dan upload sketch ke Arduino Uno R3 anda.

Hasilnya di Layar LCD akan tampil sperti ini :

Pasanglah Komponen di Probe Tester anda, misal ini saya uji coba Transistor, kemudian tekan sesaat tombol tester hasilnya akan ditampilkan dilayar LCD seperti ini :

Jenis Transistor NPN, Posisi kakinya EBC, dengan pin probe 3, 1, 2.Hfe Transistor 832

Bagaimana Membuat Smart tester seperti diatas, tanpa Board Arduino ??

Langkah Pertama isilah masukkan sketch ke dalam ic Atmega 328 dengan board arduino, lalu lepaskan ICnya.

kemudian buatlah PCB seperti dibawah ini :

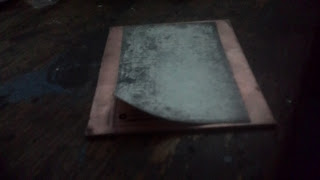

cetah layout diatas dengan printer laser jet, pada kertas bekas setiker, (ketika kita menempel stiker, ada kertas yang di lepas, nah gunakan kertas tersebut)
