Membuat Jam digital dilengkapi tanggal / kalender dilengkapi source code, PCB, Layout lengkap siap praktek

Membuat jam digital memang mengasikkan , terutama yang hobby akan elektronika.
Dalam pembiatan jam digital ini menggunakan mikrokontrol AVR Atmega 8.
Dalam posting kali ini dilengkapi dengan fasilitas Jam dan tanggal dalam tampilannya.
Unduh Project ini selengkapnya DISINI

VIDEO JAM DIGITAL DAN TANGGAL

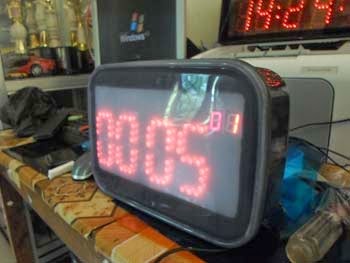

Foto Hasil jam digital yang sudah jadi

skema

sumber :http://www.inzarsalfikar.com/2012/05/pcb-jam-digital-7-segmen-mengunakan.html

Design PCB jam digital dan display nya

Kedua PCB di gabungkan dan hubungkan antara pin fgabcdef, HH, SS, MM.

Cara setting Jam & Tanggal

Mebuat Box untuk jam digital

1. Persiapkan Papan Acrelic Bening

2. Lem acrelic

3. Cutter/penitik / penggores, digunakan untuk menggores / memotong acrelic

4. Cat Pylox

5. Penyiku acrelic

Langkah-langkah pembuatan Box jam ;

1. Potong Acrelic sesuai ukuran boks dengan cutter/penggores/gergaji juga bisa.

3. Haluskan sisi acrelic dengan gerinda

2. Tempelkan dengan penyiku acrelic dengan bantuan lem acrelic dan kuas kecil

3. Tempelkan satu persatu bagian dengan teliti dan rapi dengan menggunakan lem acrelic

hasil jadinya siap di Cat

4. Lepaskan Lapisan pelindung di sisi yang akan kita cat pylox, kemudian proses pengecatan siap dimulai

5. Masukkan mesin dan display jam kedalam box jam

6. Bagi yang males buat boks dapat menggunakan boks tempat kue yang di cat ataupun tidak di cat juga ngak apa-apa tergantung kreatifnya anda semua :)

7. Oke jam siap di pajang !!

Unduh Project ini selengkapnya DISINI

reff : http://www.rokhmad.com/2015/01/membuat-jam-digital-dilengkapi-tanggal.html
