Pemblokiran Sensor cahaya

Dalam posting ini adalah tentang bagaimana menggunakan sensor-menghalangi cahaya ke Arduino. Hal ini memungkinkan Anda untuk mengukur seberapa banyak cahaya yang disadap. Dengan cara ini Anda dapat menentukan apakah asap atau sejenisnya di udara adalah.

Pemasangan kabel

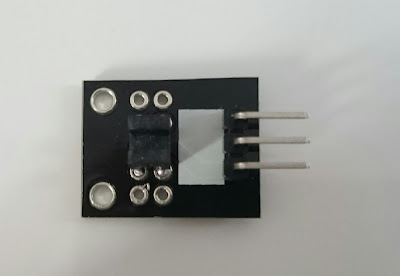

Kabel ini sangat sederhana, karena pin yang diberi label di bagian belakang. Pada gambar di atas, pin bawah tanah, Mean positif, yang harus terhubung ke 5 V dari Arduino, dan pin akan berada di atas pin sinyal, yang harus terhubung ke analog input dengan.

Dalam rangka untuk mengenali seberapa banyak cahaya yang diserap oleh udara, sensor di sisi kedua hitam "dinding" memancarkan cahaya, dan langkah-langkah di sisi lain, berapa banyak cahaya yang telah tiba. Semakin sedikit tiba, semakin besar tegangan.

Pengukuran benar-benar independen dari cahaya ambient. Nilai analog dari sekitar 50 adalah udara normal. Jika kita menganggap selembar kertas sederhana antara nilai naik menjadi sekitar 700 Ketika dua lembar kertas untuk sekitar 900

The Sketch

Untuk memverifikasi bahwa ada asap, Anda harus membandingkan nilai sensor dengan nilai-nilai referensi. Ini harus lebih besar dari 60 dianggap tidak biasa dan lebih dari 100 mengarah peringatan. Sebuah bel peringatan karena itu masuk akal.Spesies apa Buzzer ada, dan bagaimana menggunakannya,saya sudah dijelaskan di sini.

	intwert =0;
	voidsetup() {
	Serial.begin(9600);
	}
	voidloop() {
	wert =analogRead(A0);
	Serial.print(wert);
	if(wert <60)
	{
	Serial.println("Alles Ok!");
	}
	if((wert >60) && (wert <100))
	{
	Serial.println("Besser ueberpruefen!");
	}
	if(wert >60)
	{
	Serial.println("Kettenraucher eingebrochen, oder dein Haus ist in Flammen!");
	}
	delay(20);
	}

view rawlight_blocking_sensor_ardu.inohosted with ? byGitHub

Penggunaan

Sensor ini sebenarnya cocok karena operasi pada objek, yaitu, deteksi asap. Untuk ini, bagaimanapun, dia juga sangat baik, dan sangat handal.

Di sini sekali lagi secara individual link untuk Sensorenkit dan sensor
