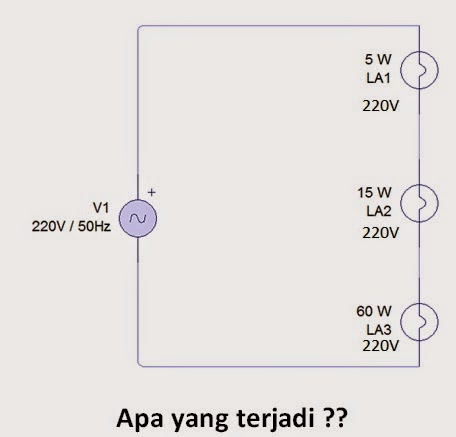

Percobaan Rangkaian Seri Lampu : 5 W, 16W dan 60 W tegangan 220 V

Ketika melaksanakan PLPG di UNNES Tahun 2013, saya dan rekan-rekan mendapat tantangan dari dosen untuk melakukan percobaan 3 buah lampu yang di seri, masing-masing lampu 5 W, 16 W dan 60 W. Pertanyaannya Lampu mana yang nyala ??

Setelah melakukan percobaan ternyata Hasilnya seperti gambar dibawah ini :

Kenapa Lampu 3 mati??

Jawabannya adalah :

Hasil Pengukuran dengan OHM meter :

RLA1 = 350 Ohm

RLA2 = 315 Ohm

RLA3 = 60 Ohm

Kesimpulan :

• Lampu 5 Watt dan 15 Watt menyala karena tegangan pada lampu masih cukup tinggi (sekitar 50 % dari tegangan yang diharapkan), sehingga dapat menyalakan lampu pijar.
• Sedangkan pada Lampu 60 watt, tegangan nya hanya 18,5 Volt, sehingga lampu tidak dapat menyala.

reff : http://www.rokhmad.com/2014/09/percobaan-rangkaian-seri-lampu-5-w-16w.html
