Computer Numerical Control / CNC (berarti "komputer kontrol numerik") merupakan sistem otomatisasi Mesin perkakas yang dioperasikan oleh perintah yang diprogram secara abstark dan disimpan dimedia penyimpanan, hal ini berlawanan dengan kebiasaan sebelumnya dimana mesin perkakas biasanya dikontrol dengan putaran tangan atau otomatisasi sederhana menggunakan cam. Kata NC sendiri adalah singkatan dalam Bahasa inggris dari kata Numerical Control yang artinya Kontrol Numerik. Mesin NC pertama diciptakan pertama kali pada tahun 40-an dan 50-an, dengan memodifikasi Mesin perkakas biasa. Dalam hal ini Mesin perkakas biasa ditambahkan dengan motor yang akan menggerakan pengontrol mengikuti titik-titik yang dimasukan kedalam sistem oleh perekam kertas. Mesin perpaduan antara servo motor dan mekanis ini segera digantikan dengan sistem analog dan kemudian komputer digital, menciptakan Mesin perkakas modern yang disebut Mesin CNC (computer numerical control) yang dikemudian hari telah merevolusi proses desain. Saat ini mesin CNC mempunyai hubungan yang sangat erat dengan program CAD. Mesin-mesin CNC dibangun untuk menjawab tantangan di dunia manufaktur modern. Dengan mesin CNC, ketelitian suatu produk dapat dijamin hingga 1/100 mm lebih, pengerjaan produk masal dengan hasil yang sama persis dan waktu permesinan yang cepat sumber :https://id.wikipedia.org/wiki/CNC
Kalau anda dirumah punya rongsokan DVD bekas, anda dapat membuat mini mesin CNC dengan mekanik DVD bekas tersebut.
Yang perlu di persiapkan adalah, :
2 buah Mekanik DVD rom bekas
1 buah arduino UNO R3
2 buah IC LD293
Kabel jumper secukupnya
plat alumunium secukupnya
mur baut secukupnya.
Langah awal, rangkailah Arduino, motor DVD dan IC LD293 dengan sekema sebagai berikut :
rangkaian ic ld293 di bikin di project board
jika anda punya uang, anda dapat membeli sheild driver motor ld293 dengan dirangkai seperti gambar
karena saya gak punya uang unttuk beli sheild, maka saya rangkai driver motor ld293 dengan project board, ini contoh hasil rakitan saya arduino dan ic ld293 di project board.
Lalu uji coba motor dengan memasukkan sketch.ino kedalam arduinio
untuk test x axis = masukan sketch ini
untuk test y axis = masukkan sketch ini
kalau motor bekerja, maka rangkaian sudah benar, kalau belum cek kabel pada motor tersebut.
kalau sudah sukses, masukkan sketch mini cnc ini ke dalam arduino uno R3. klik disini sketch mini CNC

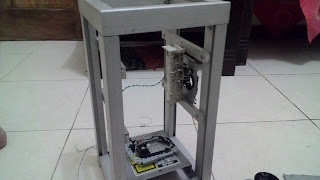

Rakitlah mekanik DVD desngan susunan sebagai berikut :
Kalau sudah, instal software Inkscape, dapat diunduh disini
setelah software inscape terinstal tambahkan plugin inkcape unicorn, agar gambar dapat di save as kedalam format *.gctrl. klik disini
Setelah itu gambarlah design gambar yang akan dimasukkan kedalam mesin CNC. contoh :
Pastikan Gambar sudah di format dalam mode vektor, jika belum trace dulu. setelah itu save as dengan ekstensi *.gctrl
kemudian buka software Gctrl. klik disini, pastikan telah terinstal java environment pc anda.
Tampilan sofware Gctrl sebagai berikut :
Tekan P untuk setting Port, sesuaikan dengan port arduino anda.
Tekan G untuk memasukkan kode G dengan membuka file *.Gctrl yang di save as di inkscape diatas tadi
Selamat mesin CNC mini dengan DVD rom bekas sudah berhasil dibuat .
Unduh file Project ini lengkap disini
reff : http://www.educasi.ga/2016/04/membuat-sendri-mesin-mini-cnc-dengan.html
