Membuat Led Matrix Menggunakan Arduino Controller

Proyek kali ini adalah belajar Membuat Led Matrix Menggunakan Arduino Controller , Led Matrix banyak digunakan terutama untuk papan reklame di toko-toko atau di tempat-tempat umum lainnya. Sampai sekarang harga untuk paket Led Matrix ini masih sangat mahal sampai sejutaan ke atas. Oleh karena mahal itu kita akan mencoba untuk merakitnya sendiri untuk walaupun sangat sederhana sekali tapi lumayanlah buat iklan toko kecil mah.

Ini dia tutorialnya hasil dari searching google :

•  Bahan yang di butuhkan:

1. arduino uno, atau bisa membuatnya sendiri menggunakan IC Atmega 328 yang sudah tertanam bootloader UNO, 2 buah kapasitor kramik 22pF, dan 1 buah Crystal oscillator 16MHz, untuk tutorial bootloader, simak artikel yang akan datang.
2. 3 buah IC shift register 74HC595
3. 1 buah IC decade counter 4017
4. 4 buah socket IC 16pin
5. 6 buah resistor 1K ohm
6. 6 buah transistor NPN 2N3904
7. 24 buah resistor (value resistor bisa disesuaikan dengan jenis LED yang dipakai, proyek ini menggunakan resistor 100 ohm)
8. 144 buah LED
9. PCB berlubang yang panjang
10. beberapa pin header
11. kabel

• Alat yang di butuhkan:

1. solder
2. tenol/timah
3. tang
4. kipas angin kecil (untuk mencegah terhirupnya asap timah saat proses penyolderan)
5. gunting

Langkah Selanjutnya...

Membuat layout untuk driver matrix dan led matrix nya, dari skema ini

Selanjutnya rangkaikan komponennya sesuai skema di atas, berikut gambar proses pembuatan driver led matrix tersebut :

Untuk jalur sambungan kolom / positif / sambungan anoda led nya di solder ke arah bawah dengan solderan kawat menempel di papan PCB, sedangkan untuk jalur sambungan baris / negatif / sambungan katoda led nya di solder mengambang ke arah kiri/kanan, yang penting jangan sampai terjadi short circuit dan urutan baris dan kolomnya harus sesuai.

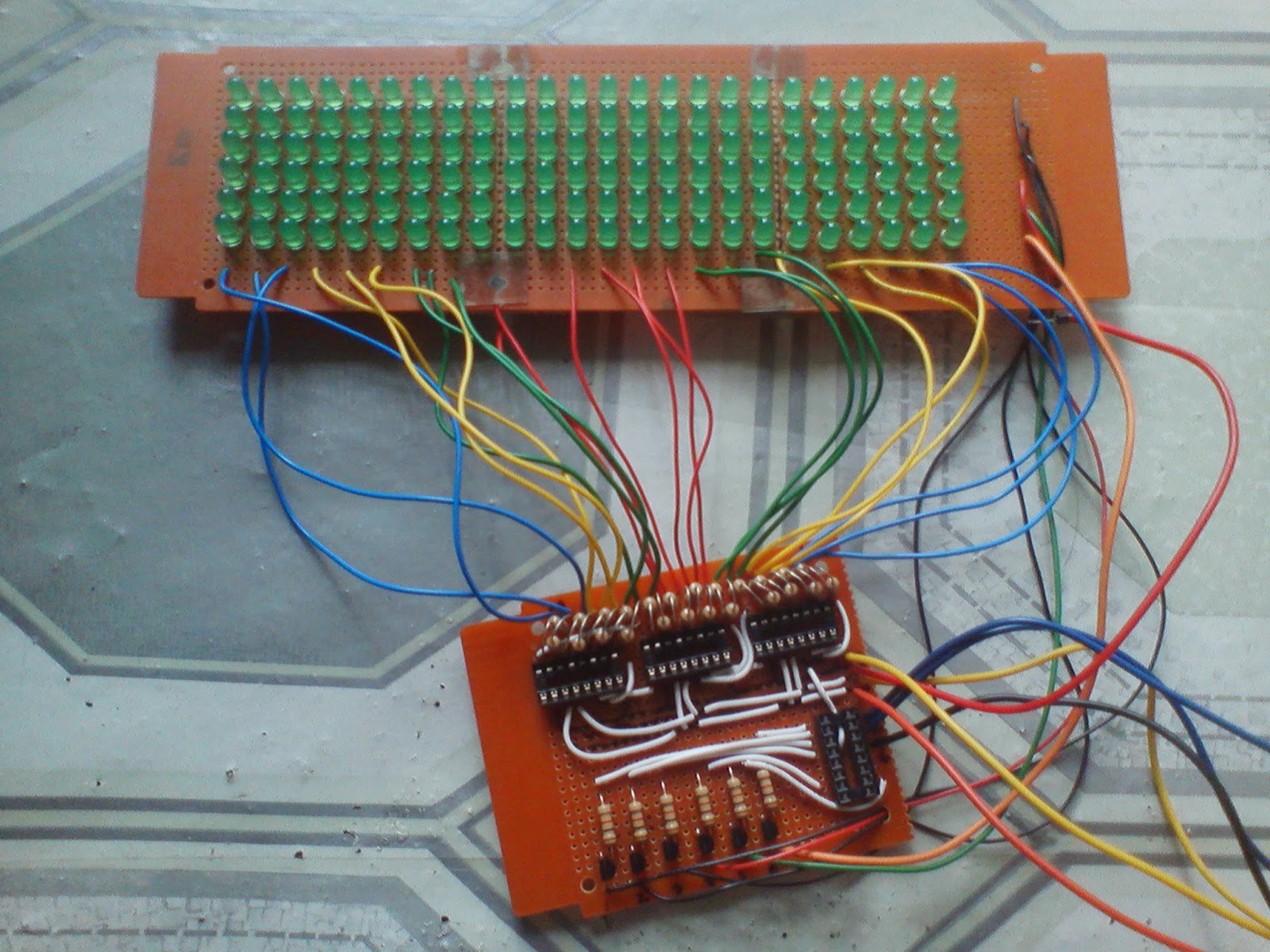

Bila semua rangkaian led matrix dan driver nya sudah di solder dengan baik dan di cek agar tidak terjadi short circuit, kemudian hubungkan driver dengan led matrix nya menggunakan kabel dengan konfigurasi seperti skematik di atas .

Lalu pasang IC nya ke socketnya...

Lalu sambungkan arduino ke driver led matrix ini sesuai skematik.. setelah semua telah siap, saatnya ke tahap programing.

Buka arduino IDE nya, dan gunakan sketch ini DOWNLOAD DI SINI
Kita dapat mengedit teks nya dalam sketch ini setelah perintah “byte your_text”
Dan tentukan juga jumlah karakter yang harus di atur dalam sketch dalam perintah “display_word’’
Mungkin ini agak sedikit membingungkan bagi yang masih asing dengan bahasa arduino, (java dan C++)

Hasil setelah sketch nya di upload :

Silahkan lihat video tutorialnya,

reff:http://rst2gnd.blogspot.co.id/2014/03/arduino-membuat-led-matrix.html

Smoga artikel tentang Membuat Led Matrix Menggunakan Arduino Controller dapat menjadi inspirasi elektronika kita smua....
