Artikel ini mengambil judul Cara Flashing Eeprom TV 24CXX Dengan Ponyprog. Pada artikel sebelumnya berjudul , kenapa saya coba tulis artikel ini adalah sebagai catatan saya sembari berbagi berdasarkan pengalaman saat sya memperbaiki pesawat televisi, bahkan sempat ada tv yg awalnya sudah dibawa keservice dan siservice tersebut menyarankan untuk mengganti boardnya / mesin tvnya dan biaya service yg diminta besar sipemilik pesawat televisi tersebut merasa keberatan gak ada biaya, bukan ada maksud apapun, karena tidak semua juga paham dengan IC Eeprom, secara fisik bentuknya perangkat keras tanpa kita ketahui kalau IC eeprom bukanlah seperti ic analog biasa dimana didalam ic tersebut terdapat perangkat lunaknya yang bisa saja crassdisebabkan karena kejutan listrik yg tidak stabil penekanan tombol fungsi menu, lost power saat proses write pada eeprom sehingga penulisan tidak komplit bisa juga disebabkan kerusakan komponen elektronika lainnya.
Memperbaiki menganti dan mengisi ic eeprom 24CXX (24C02,24C04,24C08), pengalaman awal saya saat memperbaiki tv konka yang tidak bisa menyimpan channel siaran tv pengukuran tegangan yg masuk keeprom dan ke ic chroma sepertinya normal saat lakukan pencarian otomatis terlihat ada beberapa siaran yang tertangkap dan disimpan pada setiap nomor channel tetapi pas begitu proses pencarian selesai tidak satu siaranpun tersimpan, dari pengalaman itu akhirnya saya coba beli ic eeprom 24C04nya dan kemudian saya coba membuat sendiri downloadernya lihat skema rangkaiannya di artikel sedangkan untuk aplikasi pengisiannya saya gunakan Ponyprog.
IC eeprom 24CXX DIP dengan 8 Pin ic kecil tersebut ternyata mempunyai peranan penting pada tv dan efek dari kerusakannya tidak sama berbeda-beda, sedikit kembali kecerita saya diatas kasus tv yg awalnya mau diganti mesin tv tadi tidak menceritakan kalau ada teknisi yg menyarankan mengganti mesin tvnya setelah saya buka berhubung tetangga dekat dan saya juga gak ada waktu buat belanja saya suruh aja dia beli IC eeprom 24C08 kebetulan ada backup yg sama persis dengan mesin tersebut IC LA76818A.
Flash Eeprom TV 24CXX Dengan Ponyprog, bagi sobat yang belum memiliki aplikasinya silahkan didownload dulu
Setelah semua pengaturan dicentang dan diatur sedemikian rupa langkah selanjutnya adalah mengisi file backup tersebut keeepromnya dengan mengklik tombol write all yang terdapat di button command atau bisa juga dengan cara tekan ctrl + w
Tunggu hingga write Successful kemudian klik ok, dan matikan proses flashing eeprom selesai, cabut dan bisa dipasang ke tv yang eepromnya rusak.
Memperbaiki menganti dan mengisi ic eeprom 24CXX (24C02,24C04,24C08), pengalaman awal saya saat memperbaiki tv konka yang tidak bisa menyimpan channel siaran tv pengukuran tegangan yg masuk keeprom dan ke ic chroma sepertinya normal saat lakukan pencarian otomatis terlihat ada beberapa siaran yang tertangkap dan disimpan pada setiap nomor channel tetapi pas begitu proses pencarian selesai tidak satu siaranpun tersimpan, dari pengalaman itu akhirnya saya coba beli ic eeprom 24C04nya dan kemudian saya coba membuat sendiri downloadernya lihat skema rangkaiannya di artikel sedangkan untuk aplikasi pengisiannya saya gunakan Ponyprog.
IC eeprom 24CXX DIP dengan 8 Pin ic kecil tersebut ternyata mempunyai peranan penting pada tv dan efek dari kerusakannya tidak sama berbeda-beda, sedikit kembali kecerita saya diatas kasus tv yg awalnya mau diganti mesin tv tadi tidak menceritakan kalau ada teknisi yg menyarankan mengganti mesin tvnya setelah saya buka berhubung tetangga dekat dan saya juga gak ada waktu buat belanja saya suruh aja dia beli IC eeprom 24C08 kebetulan ada backup yg sama persis dengan mesin tersebut IC LA76818A.
Flash Eeprom TV 24CXX Dengan Ponyprog, bagi sobat yang belum memiliki aplikasinya silahkan didownload dulu
Gambar Aplikasi Ponyprog
Setelah aplikasi didownload kemudian install dan jalankan, sebelum menjalankan aplikasi pastikan downloader sudah terpasang pada port serial komputer.
Gambar Device Select
Pilih device untuk menyesuaikan dengan eeprom yang hendak diisi, bisa pilih secara manual bisa juga dengan cara memilih 24XX auto, pada mode ini program akan memilih menyesuaikan sendiri dengan eepromnya secara otomatis, sebaiknya pilih mode manual saja untuk mempercepat proses pengisian
Gambar Interface Board Setup
Langkah yang paling penting agar aplikasi dapat berjalan dengan baik kita harus terlebih dahulu melakukan pengaturan jalur komunikasi aplikasi dengan alat yang kita gunakan, perhatikan gambar diatas port com terlihat didisable, interface dengan port serial.
Gambar Interface Setup Terkoneksi
Lihat gambar diatas dan bandingkan dengan gambar sebelumnya, gambar sebelumnya port com1 didisable sedangkan pada gambar kedua port com1 terlihat aktiv, artinya program sudah dapat berkomunikasi dengan inverter usb to serial yang kita pasang.
Cara Backup ISI Eeprom 24CXX
Gambar Backup Isi Eeprom 24CXX

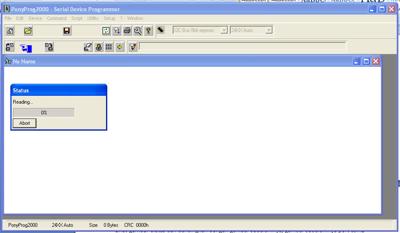

Tunggu hingga beberapa saat proses pembacaan isi / data pada eeprom selesai terbaca.
Gambar Proses Pembacaan Isi eeprom selesai,
Jika proses pembacaan file isi eeprom maka akan muncul jendela kecil bertuliskan read successful dengan besar kapasitasnya dalam byte, cara ini bisa dilakukan untuk membackup jika ada eeprom dari tv baru, cabut eepromnya dan pasang kemudian baca isi filenya dan backup dengan mengkik tombol save atau simpan, simpan dan berikan nama file sesuai dengan merek tvnya sebagai cadangan eeprom buat anda jika ada kendala dengan merek tv yang sama anda sudah mempunyai cadangan file data eeprom.
Cara Mengisi atau Flash eeprom dengan ponyprog
Untuk mengisi data pada eeprom yang masih kosong terlebih dahulu kita harus sudah mempunyai filenya sesuai dengan merek tv processor yang digunakan, baik itu hasil backup atau diperoleh dari hasil download.
Gambar Open File
Klik Open File kemudian browse / cari dimana file backupnya disimpan.
Gambar Openfile Backup
Sebagai contoh file backupnya eeprom konka yang tersimpan di folder serv, kemudian pilih file backup sesuai dengan merek tvnya.
Gambar Program Option
Pilih Botton Command kemudian pilih Program Option guna melakukan pengaturan, penghapusan dan penulisan / writing eeprom dan flash.
Gambar Write Option
Atur Program Option dan centang beberapa antara lain : erase, write Program memory (flash), write Data memory (eeprom) kemudian klik ok
Setelah semua pengaturan dicentang dan diatur sedemikian rupa langkah selanjutnya adalah mengisi file backup tersebut keeepromnya dengan mengklik tombol write all yang terdapat di button command atau bisa juga dengan cara tekan ctrl + w
Lihat gambar dibawah ini adalah proses pengisian atau flash eepromnya.
Gambar Proses Flashing
reff:http://sinauon-line.blogspot.co.id/2013/05/mau-buat-downloader-eeprom-ah.html
Demikianlah artikel tentang Cara Flashing Eeprom TV 24CXX Dengan Ponyprog, smoga bisa bermanfaat,,,,
