Proyek kali ini adalah membuat Rangkaian Flashing Eeprom DVD.
IC EEPROM 25xxx sekarang hampir semua DVD player menggunakan chip ini sebagai media penyimpanan Firmware dan sebagainya. Peran chip ini sangat penting, apabila ada kerusakan pada baian ini baik data maupun hardware maka perangkat seperti dvd player dan sebagainya tidak akan bekerja sama sekali. Disini akan diulas sedikit mengenai bagaimana cara menghubungkan chip ke komputer melalui mode SPI atau Serial Programming.
Nama dan ungsi Pin
Pin 1: CS (Chip Select)
Pin 2: SO (Serial Out), Dalam terminologi SPI, pin ini berfungsi sebagai Slave Out. Pin ini harus terhubung ke Pin MISO pada port SPI ketika akan memprogram.
Pin 3: WP (Write Protection), Pin ini berfungsi sebagai pengunci agar chip memasuki mode Read Only. Jika Pin ini disetel Low (tak ada koneksi maka chip berada mode read only atau hanya dapat dibaca), begitu pula sebaliknya.
Pin 4: GND (Ground), Input tegangan negatif atau min.
Pin 5: SI (Serial Input), Kebalikan dari Pin 2. Pin ini harus terhubung dengan pin MOSI pada port SPI.
Pin 6: SCK (Serial Clock), Sebagai jalur Clock atau pewaktu pada metode SPI. Setiap siklus waktu menyebabkan perubahan data register baik keluar atau masuk 1bit.
Pin 7: HOLD
Pin 8: Vcc, Pin untuk tegangan positif. Tegangan yang masuk biasanya bervariasi tergantung pada rangkaian. Atau minimal 2.2Volt hingga 5Volt DC.

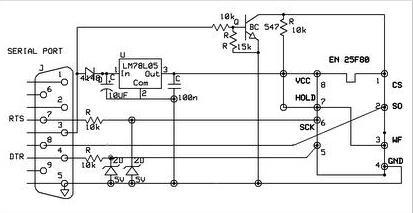

Jika Anda ingin membuat programmer dengan port serial yang serbaguna yakni bisa lepas pasang, bisa menggunakan rangkaian berikut. Untuk program eeprom anda hanya perlu menyesuaikan pinnya saja.
Untuk Software Programmer Anda dapat menggunakan PonyProg, ICProg, dan sebagainya yang bisa diunduh di internet.
Demikian bahasan tentang Rangkaian Flashing Eeprom DVD smoga bermanfaat..
